Тюнинг металлоискателя XP Deus
Тюнинг кнопок блока XP Deus от Себастьяна Перейро
Всех приветствую! добавлю и свои пять копеек

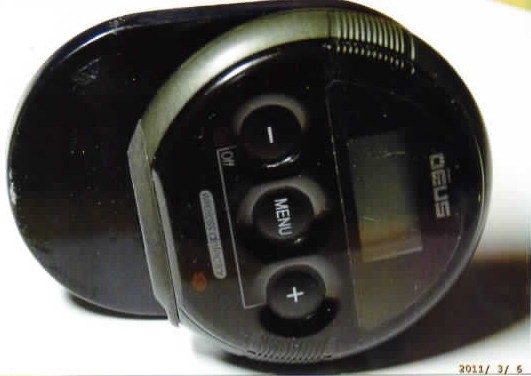

в апгрейд любимого прибора. Наверно, не мне одному, очень не удобно
в полевых условиях, когда работаешь в перчатках, нажимать на клавиши
пульта управления если он в чехле. Во первых, клавиши сами по себе
слегка утоплены на пульте, во вторых, слюда от чехла создает дополнительное
препятствие. В общем вот что у меня получилось.

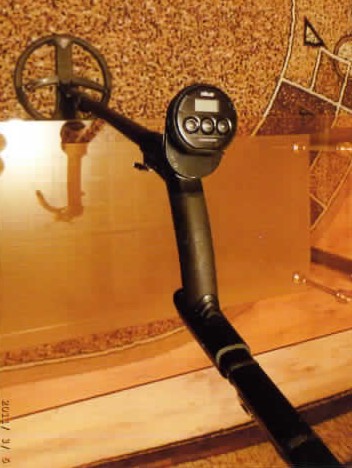

для всего конструктива нам потребуется следующие не хитрые предметы
шесть заглушек для мебельного шурупа типа "еврик", двухсторонний
скотч,пенорезину, в моем случае мне подвернулся старый мышкин коврик
сосновой из пенорезины(тут можно импровизировать, на пример можно
использовать подложку под ламинат ), ну и сам пульт управления.
Варианты Upgrade XP Deus от konrod
К вопросу об увеличении емкости аккумулятора в

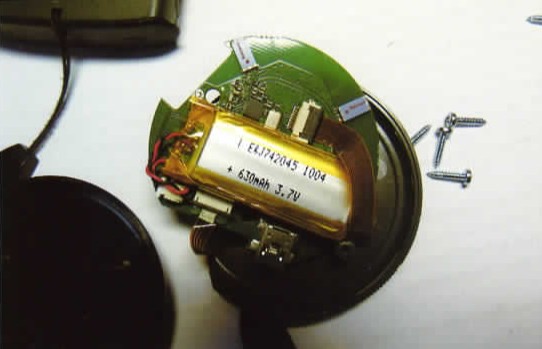

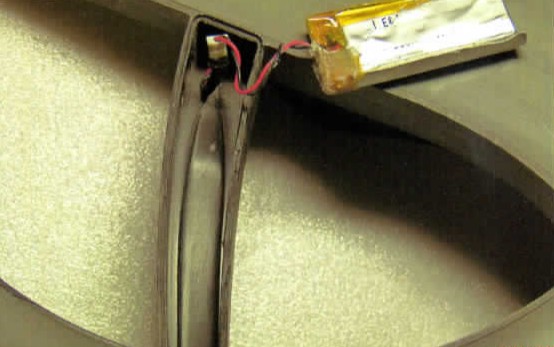

катушке.Вскрыл свою катушку и вытащил контейнер с акумом. Францы
наверное внимательно следят за публикациями на форме. Акум в контейнере
оказался заполнен эпоксидной смолой на 2/3 высоты.Пришлось полностью
сломать пластик контейнера и при помощи мини
шлиф.машинки удалить смолу до толщины 0.3мм вокруг всего акума,а
затем удалить и этот слой вместе с изолирующей пленкой при помощи
тонкого лезвия.
В целях гарантированного сохранения прошивок в приборах при замене
акумов нужно сделать приспособу из литиевой батареи 3v, 2х проводов
и 2х иголок.Приматываем оголенные провода к корпусу батарейки скотчем
или изолентой, свободные концы проводов оголяем и продеваем в ушко
швейных иголок, плотно закручиваем вокруг ушка. Перед заменой батареи
прибор включаем до полного истощения заменяемых акумов и втыкаем
в плюсовой провод иглу с (+),а в минусовой провод иглу с ( -), смотрим
на прибор- должно появиться питание,после чего спокойно отсоединяем
акум от разъема и дальше объединяем или заменяем акумы в этом элементе
прибора.Новый акум должен иметь встроенный контроллер питания с
поддержкой рабочего напряжения 3.7v и напряжения для подзарядки
5v. В паралелном включении акумов для увеличения их общей емкости
могут применяться только акумы одного типа и изготовителя. Приборы
XP DEUS выпуска с июля 2010 года укомплектованы акумами 630 mAH.
В первых приборах были акумы 400 mAH.

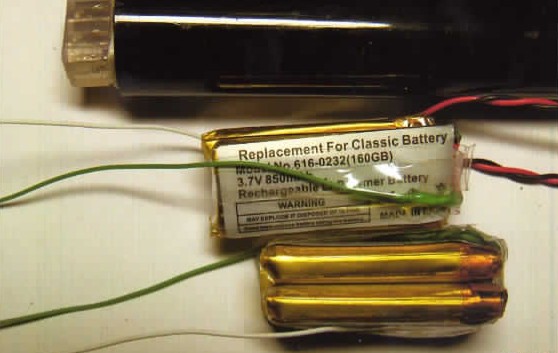

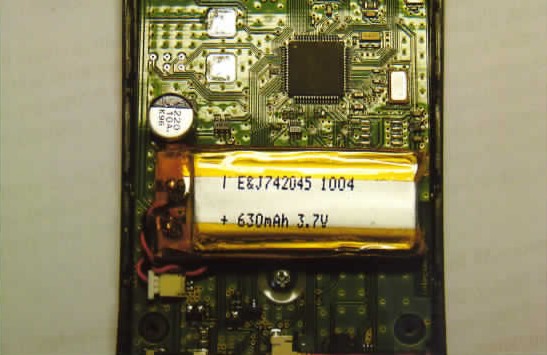

Ну и вот он, новый аккумулятор, устанавливаемый французами в Deus c июля 2010 года. Все три штуки - одинаковые.
Мое примечание: Вот ссылка на
сайт производителя:
http://www.ej-greenpower.com/
Но! Данной модели в списках продуктов я у них не нашел. Это плохо.
Вполне возможно, что батарея выпущена на заказ, хотя может быть
я зря сгущаю тучи и китайцы просто давно обновляли сайт.
konrod: Как обещал,закончил опыты
с имеемой в наличии мат.частью. Получу большую катушку - добью тему
до конца.Теперь есть время на разборки с настройками прибора.Итак
продолжим тему:
3.Катушка

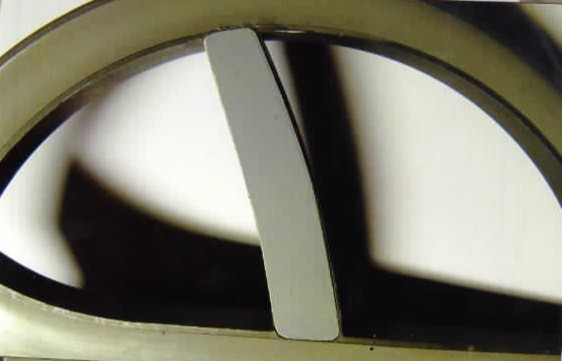

2 аккума по 630 mAh в полость перемычки не размещаются. Попытка
применить силу закончилась разрывом контейнера у одного аккума.

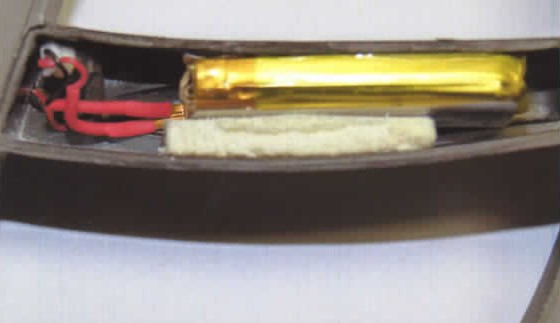

Взял аккум 850 mAh, распаял
разъем как для наушника, установил в полость катушки и зажал аккум

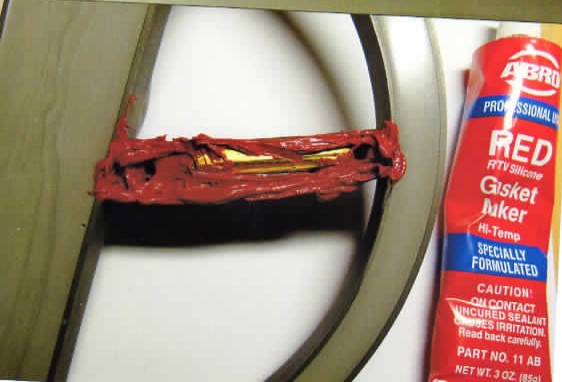

клином из пенопласта. Уложил провода и все заполнил герметиком.
Закрыл отсек заранее вырезанной по шаблону из стеклопластика заглушкой,
плотно обжал заглушку , выдавленный лишний герметик удалил. Заглушку
замотал изолентой и выдержал 2 часа.
Изолентой крышка плотно обжимается до окончания полимеризации. Затем
обмотка убирается. Перед замоткой на крышечку нужно положить -например
кусок от карандаша по длине крышечки, для концентрации усилия в
местах примыкания крышечки.Перед склейкой все склеиваемые поверхности
обязательно протереть ацетоном. Сняли изоленту и одевайте защиту
на катушку. Если хотите заменить аккум надо ножом аккуратно удалить
крышечку, пинцетом выщипать герметик,отсоединить разъем аккума и
вытащить аккум для замены.Всю операцию по замене можно произвести
в течении 2.5 часов с учетом приклейки крышки на место.
Катушку искупал в воде - проверил на приборе – все работает. Проверил
на снегу по серебряной монете – число VDI не изменилось, следовательно
компенсатор в катушке работает правильно. Францы разместили аккум
и плату управления в геометрических центрах передающей и приемной
катушек ,которые имеют форму D. Датчик дубль- D имеет 2 области
,в которых фаза сигнала от цели меняется на 180 градусов.Эти центры
располагаются рядом с поверхностью датчика напротив центров приемной
и передающей катушек и именно здесь возможна фазовая коррекция одинаковых
по площади и эл. проводности инородных элементов ( аккум и плата
управления).
4. Наушники.

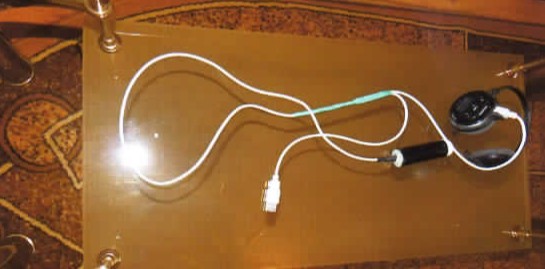

Дополнительная примочка для продления жизни ушей выполнена в виде
пенала из куска трубки от пластиковой удочки. В нее помещено 2 аккума
емкостью 630 mAh от прибора и наушника. Суммарная емкость аккума
1260 mAh, вместе с ушами запас энергии 2110 mAh - это позволяет
пользоваться ушами в течении 101 часа 52 мин. без перерыва , а весит
это всего 50 гр. Его можно положить в карман рубашки и использовать
для подзарядки наушников или подсоединить разъем к к ушам и работать
в параллель. Фото прилагаются.

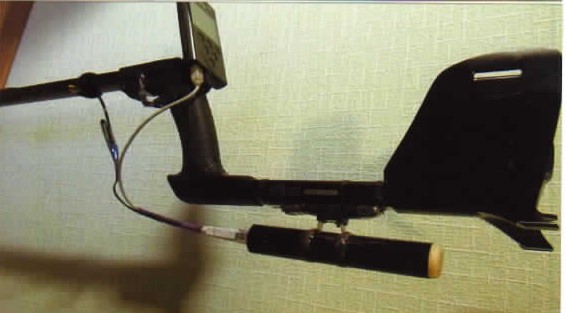

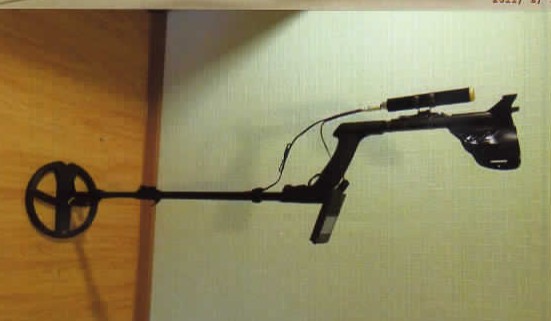

5.Доп. эл.питание для катушки и пульта управления.
Выполнено в корпусе из куска от пластикового удилища . Внутри находятся
4 аккума по 850 mAh, все аккумы включены параллельна . Общая емкость
3400 mAh. При соединении доп.источника с катушкой или пультом общая
емкость вырастает до 4250 mAh.,что обеспечит работу металлоискателя
от 78 до 133 часов непрерывной работы.
Вес приспособы -75 грамм. Фото прилагаются.

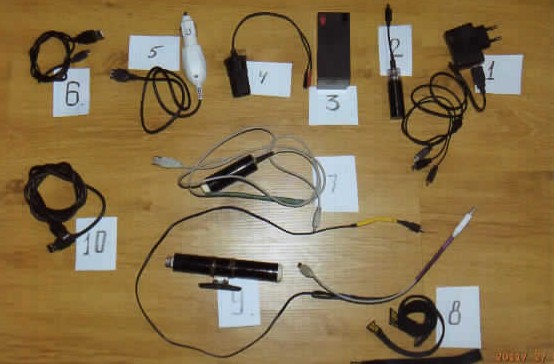

6.Расширенная комплектация прибора для сезона
2011.
1.Штатный сетевой адаптер для зарядки аккумов.
2.Портативноее зарядное устройство. Преобразует 1.5в. батареи типа
АА в 5.1в.
3. Аккумулятор 12в. 1.2А. Вес 600 гр.
4. Гнездо для прикуривателя. Подключается к любому аккумулятору.
5..Зарядник от прикуривателя.
6. Штатный шнур для подключения к компу.
7. Дополнительный источник энергии для ушей (можно подключать и
катушку и прибор).
8. Липучки для фиксации проводов на штанге при подключении к катушке
и прибору.
9. Дополнительный источник энергии для подключения к катушке и (или)
прибору.

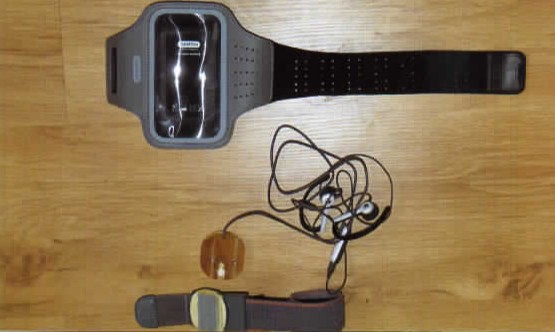

10. Нарукавный чехол для пульта.
11. Микро уши и наручный браслет для крепления наушника на липучке.
12. Крепление прибора к штанге при помощи разъема .
XP Deus поводный!

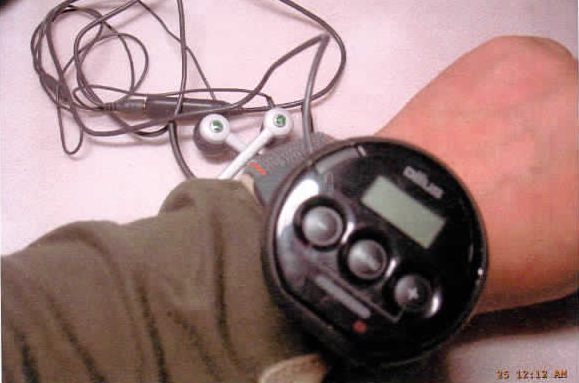

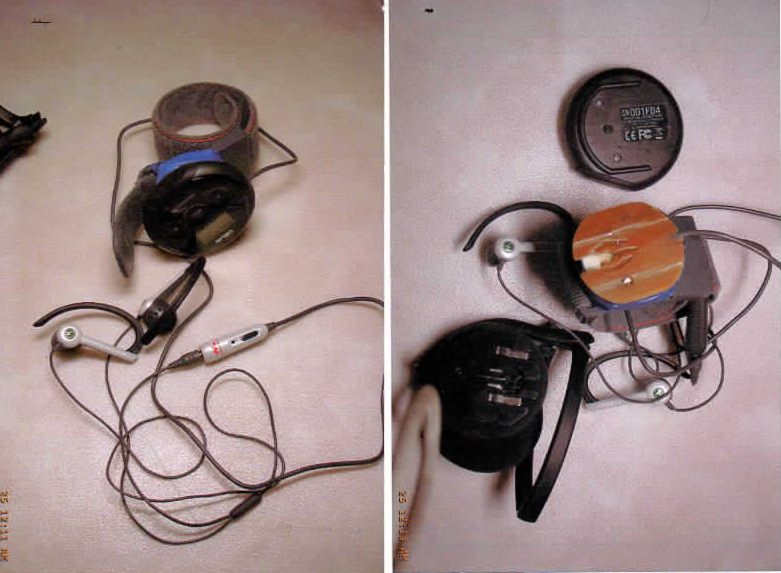

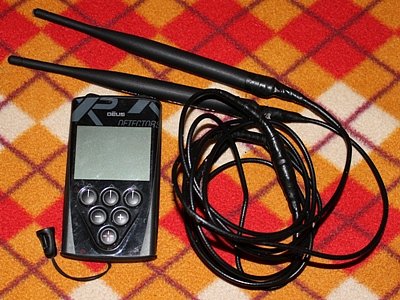

У меня вот такое устройство, заходил
с ним по шею, работал в наушниках...
Две антенны 2,4 ГГц соединенные кабелем. Один конец прикрепляю липучкой
к катушке, другой вывожу к голове к наушникам. Все должно быть герметичным,
иначе работать не будет."
Способ изготовления:
"Я купил две антенны для WIFi, они как раз идут 2,4 ГГц, антенны
уже были с проводом. Также были куплены соединители этих проводов
папа мама, сложность хорошо и правильно обжать, хотя нормальный
электронщик это сделает. Сама антенна разборная, я ее заливал силиконом
и потом замотал изолентой. разъемы тоже закрыл силиконом и замотал.
Сделано топорно, но работает, мне этого хватает.
(с) Спасибо jeka.piter!
Делаем
из одного XP Deus два прибора.
Конечно, для этого все же придется прикупить дополнительную
катушку и штангу... Ну, штатную дополнительную катушку видимо покупать
нет смысла. :) Катушка dd 34x28 см, как уже определись и обещали
дистрибьюторы, должна стоить не дороже, чем во Франции (на наши
деньги около 16000р.) и должна быть укомплектована нижней штангой
для быстрой смены.
Еще нам нужно будет докупить среднюю часть и верхнюю, S-образную.
Точной информации о стоимости этих комплектующих нет, а вопросы,
которые я задаю, пока остались без ответа... Есть неподтвержденная
дистрибьютором информация о стоимости:
MSRP цены без налога в EUR:
D04 Middle part of Aluminium telescopic stem 25,08 - средняя часть
D05 Magnetic holder for remote control 12,54 - магнит для крепления
блока
D06 Handle for telescopic stem with top part of alum. stem 41,81
- верхняя часть штанги с подлокотником.
Цены в евро. Получается что-то то около 80 евро. На сегодняшний
день составит где-то 3300 рублей. Хотя есть и вариант с использованием
современного пластикового костыля, который можно приобрести в аптеке
за очень небольшие деньги. Общая стоимость "второго" Deus
по моим подсчетам, составит около 20 000р.
Наушники и блок управления могут работать с разными катушками раздельно. Вариант использования логически напрашивается следующий - блок управления с проводными наушниками и наушники со второй катушкой. Хотя тут уже есть варианты. Наушники на экранчике показывают число VDI, и если кому-то очень хочется использовать данную возможность, придется немного приложить руки и сделать самоделку. (Благодарность Konrod c реви за изобретение)
Картинки комментировать не буду, принцип ясен.. Deus - "часы".. "Часы" на руке, провод от наушников через рукав, наушники в уши и вперед на поиски!
Основная настройка при использовании наушников
и блока управления - это подключение новой катушки... Главное в
этой настройке - серийный номер поисковой катушки, который указан
на наклейке, размещенной на ее корпусе. Описывать процедуру не буду,
так как она достаточно хорошо описана в инструкции по эксплуатации.
Добавлю лишь то, что было мнение, что для того, что бы начать использовать
блок управления и наушники с разными катушками, необходимо унести
приборы подальше друг от друга, что бы они не находили друг друга
по радиоканалу. Так, вот, мнение не правильное. Здесь может возникнуть
один только нюанс - когда прибор был включен полностью и установлена
связь со штатной катушкой, управление наушников блокируется - можно
только регулировать громкость. Для того, что бы приступить к использованию
наушников отдельно, достаточно выключить блок управления и в меню
наушников добавить или выбрать другую катушку... После этого при
включении блока управления наушники и блок уже не будут мешать друг
другу, и Вы получите 2 прибора Deus вместо одного..
Данная возможность рекламируется производителем, только
очень и очень негромко..

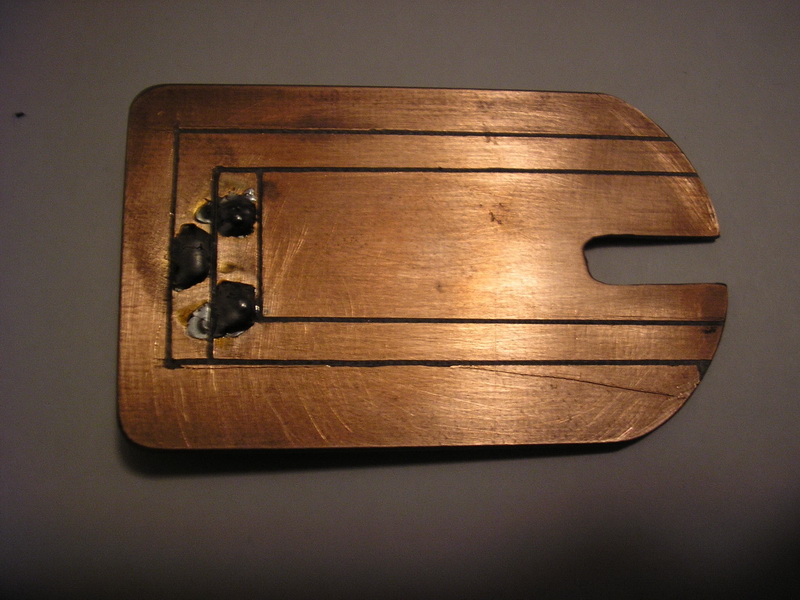

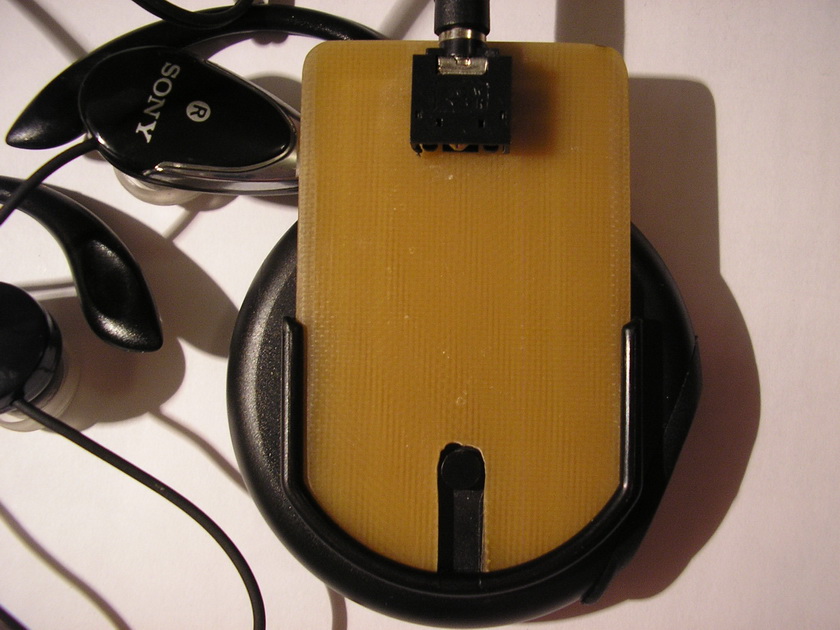

Переходник к электронному блоку от наушников Deus на произвольные проводные наушники от Бенин. Хорошо видна распиновка.
"Моя скромная доработка. Идея почерпнута на форуме.
Эл. блок в карман, наушники по вкусу. "

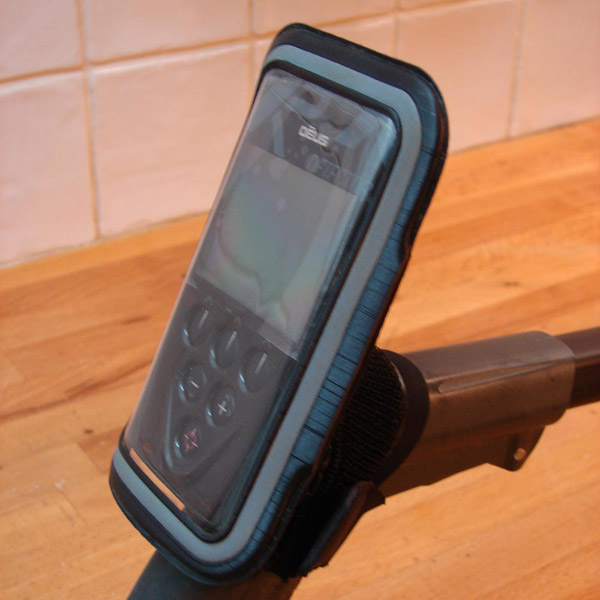

Технология изготовления защитного чехла
на блок управления XP Deus из спортивного чехла для IPod
Взято на форуме http://detecteur.net/forum/viewforum.php?f=87
Небольшая модернизация XP Deus от коллеги Allmetal.

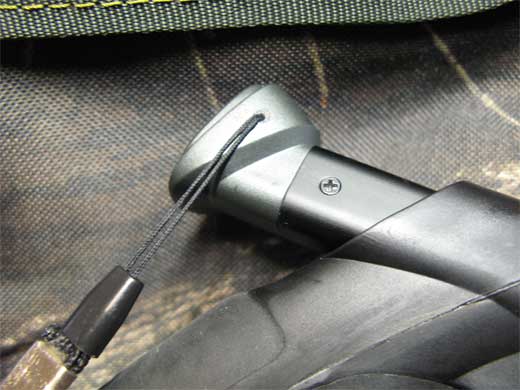

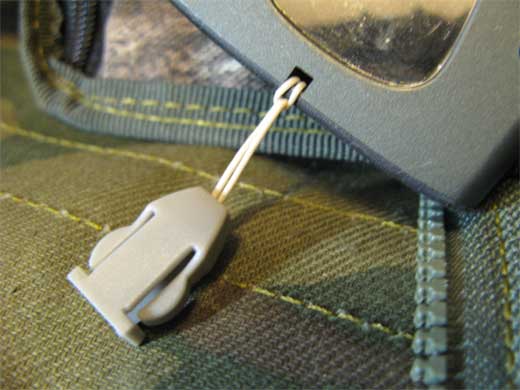

Производители позаботились о том, что бы сделать
дырку под шнурок в блоке управления:
Это очень хорошо - нам меньше хлопот.

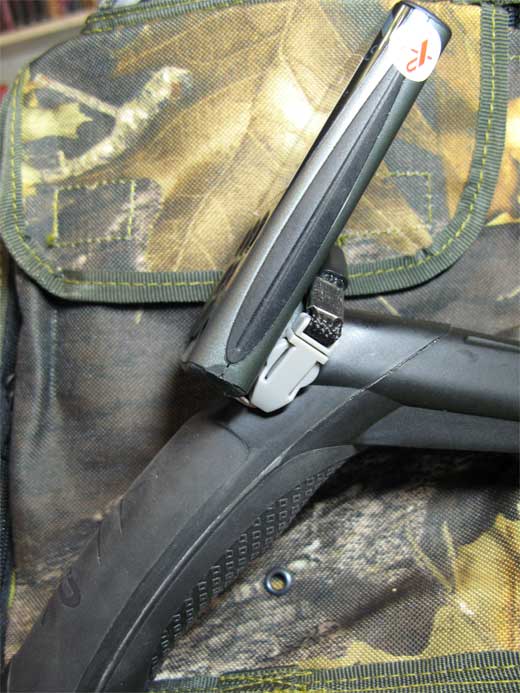

Но пульт держится на магните и при случайном задевании об ветку
вполне может из этого крепления выскочить.
От случайностей никто не застрахован, а разбитый пульт - слишком
дорогое удовольствие.

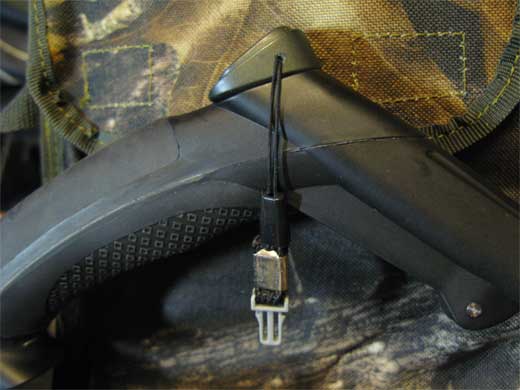

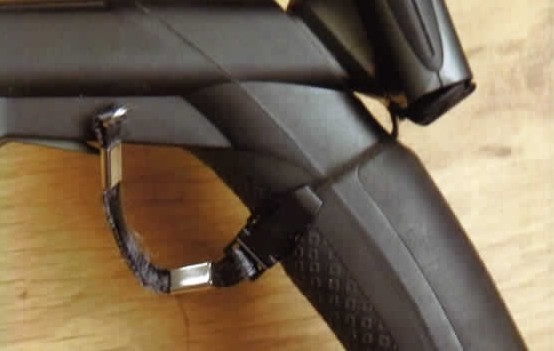

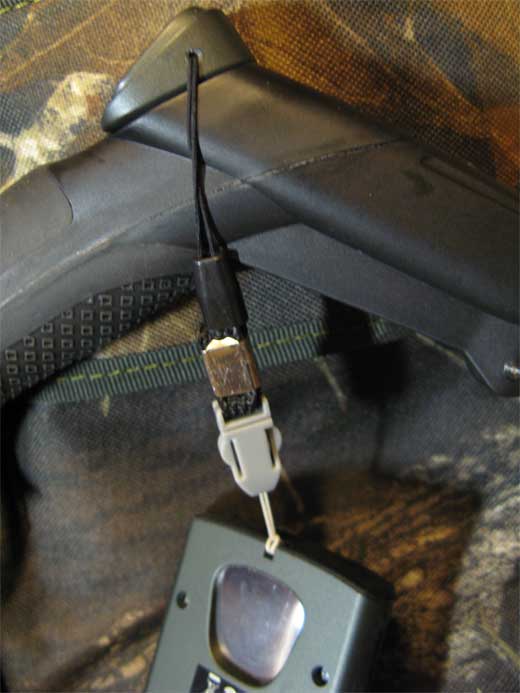

Пришлось подумать: как сделать так, что бы можно было быстро соединять
страховочный тросик - особо не заморачиваясь?
В общем меня этот вопрос несколько беспокоил.
Впрочем не только меня одного. (Прим. На этой странице уже есть
вариант)
У меня практически тот же принцип, только ремешок крепления сделан
более компактным образом, дабы нигде ничего не мешалось.
Переделка

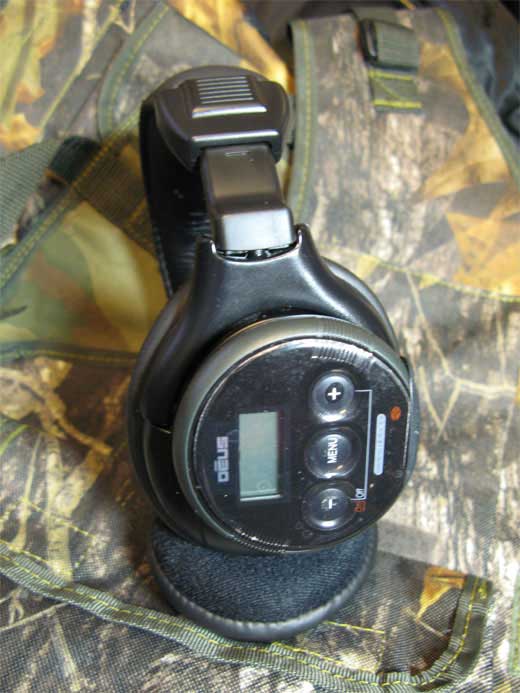

наушников Thomson HED415N для XP Deus от Алексадра (aka Allmetal)
Как и обещал, выкладываю отчет о модернизации наушников Деус.
Наверняка, многие предпочитают дизайну - надежность и практичность...
Для копа, думаю, это особенно актуально.
Наушники Деуса, по хрупкости дужек напоминают, обычные солнцезащитные
очки,
которых за сезон у меня обычно "уходит" несколько штук,
как их не береги...

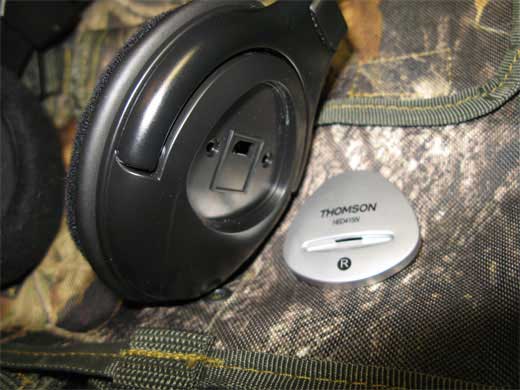

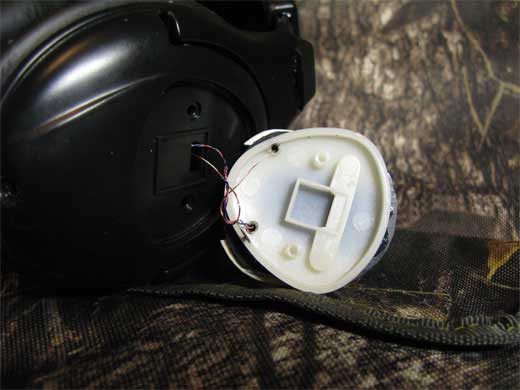

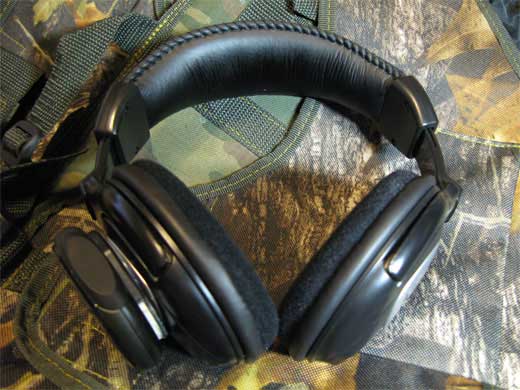

Поэтому, я задался вопросом, как переставить съемный блок наушников
Деуса,
на обычные - классические наушники.

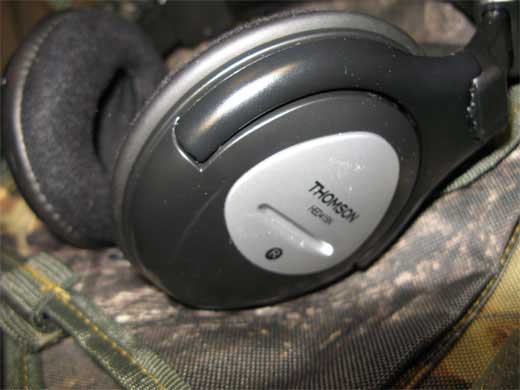

Для эксперимента взял, дешевые китайские наушники Thomson HED415N
цена 400 руб
Клей холодная сварка POXIPOL цена 120руб.

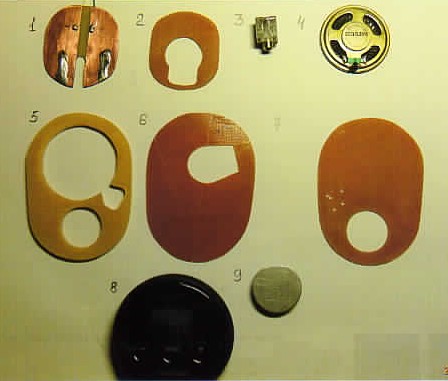

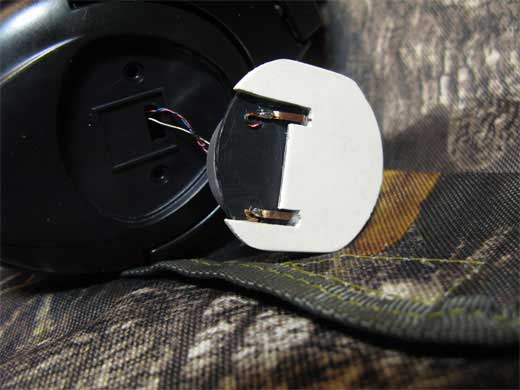

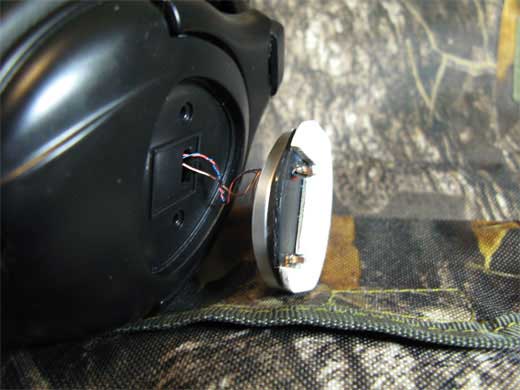

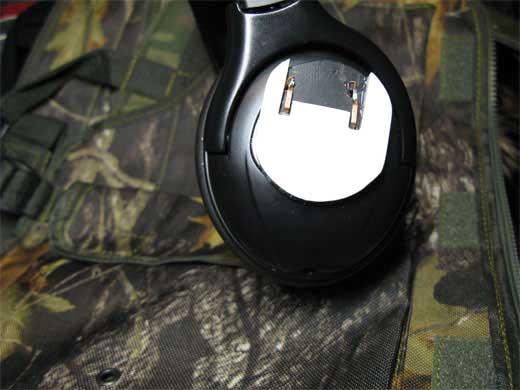

Два куска пластика и пару медных пластинок от какой то релюшки...бесплатно.
И у меня все получилось, причем по очень приятной для поисковиков
цене.

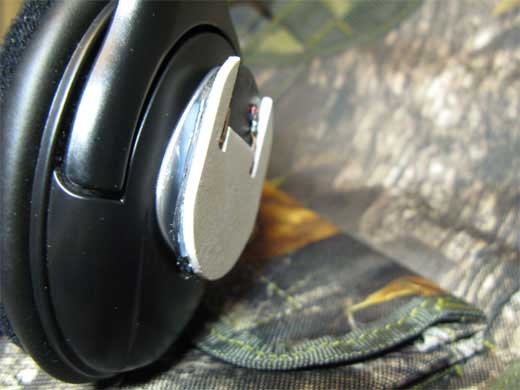

Наушники на XP Deus - цена всего 520 рублей...!)))
Главное не спешить и как можно точнее подогнать размеры.
Затраты по времени, не торопясь 2-3 вечера.

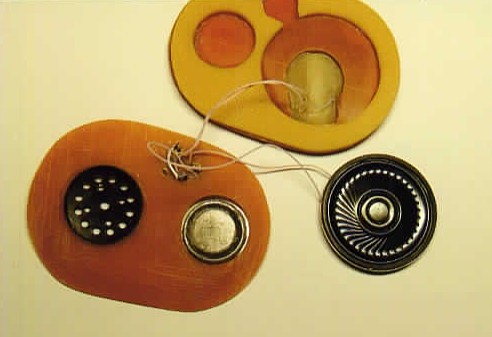

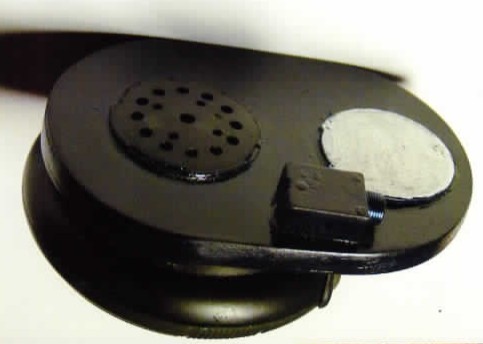

Вариант модификации - наушник с динамиком,
а в общем второй мини XP DEUS
от
Константина (aka konrod)
Кроме встроенного динамика,громкость которого регулируется
кнопками + и - ,есть возможность подключения проводных наушников.
Основной блок (пульт) будет использоваться с катушкой 11х13"
и S штангой собственного изготовления.Теперь по порядку:
1.Для изготовления необходимо сделать 5 деталей из стеклотекстолита,купить
динамик- аналогичный установленным в штатных наушниках,но с сопротивлением
катушки 50 ом вместо 8 ом. в целях экономии эл.питания прибора.
2.Склеиваем дет.1 и 2, затем их наклеиваем на дет.6 .Полученную
пластину наклеиваем на дет.5(на фото 2 е видно -верхняя часть).
3.Размечаем и сверлим отверстия в дет.7 для гнезда наушников (дет.3).
В дет. 7 размечаем и вскрываем отверстие для сетки на динамик.(Я
использовал крышечку от наушников).
4.Вставляем разъем,спаиваем провода и проверяем все в работе.
5.Укладываем динамик и провода в гнезда,накрываем крышкой (дет7)
и приклеиваем к основному корпусу.
6.Вклеиваем дет.9.
7.Обрабатываем корпус наждачной бумагой ,укрываем
скотчем крышку динамика,магнит,контактную плату для наушника ХР
и красим нитрокраской для А/М в аэрозоли.
8.Вооружаем МД и пользуемся по прямому назначению.
